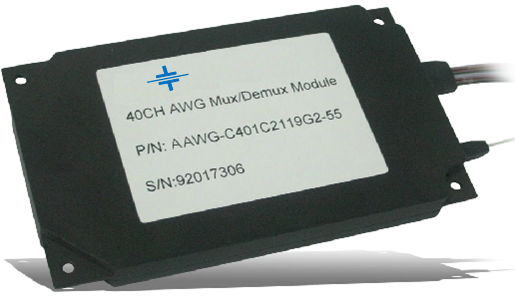

32/40/48CH AAWG Module
产品特点:
低串扰低插入损耗
低色散/隔离度好
无热设计
产品应用:
光分插复用
DWDM网络
光纤放大网络
参数 | 单位 | 指标 | ||||
平顶(Flat-top) | 高斯(Gaussian) | |||||
通道数 | 32/40/48 | |||||
通道间隔 | GHz | 100 | ||||
工作波长 | nm | C-band | ||||
波长精度 | nm | ±0.05 | ||||
-1dB通道带宽 | nm | ≥0.38 | ≥0.2 | |||
-3dB通道带宽 | nm | ≥0.58 | ≥0.4 | |||
插入损耗 | dB | ≤5.5 | ≤4.0 | |||
通道平坦度 | dB | ≤0.5 | ≤1.0 | |||
通道一致性 | dB | ≤1.5 | ||||
相邻通道隔离度 | dB | ≥23 | ||||
非相邻通道隔离度 | dB | ≥29 | ||||
整体通道隔离度 | dB | ≥22 | ||||
偏振相关损耗 | dB | ≤0.5 | ||||
偏振模色散 | Ps | ≤0.5 | ||||
回波损耗 | dB | ≥40 | ||||
光纤 | 输入端 | mm | ¢0.9 | |||
输出带纤 | -- | -- | ||||
输出散纤 | mm | ¢0.9 | ||||
工作温度 | ℃ | -5~65(可选-40~85) | ||||
存储温度 | ℃ | -40~85 | ||||
封装尺寸 | mm | L80×W40×H10 | L120×W70×H11 | 19"1U机箱 | ||
螺丝间距 | mm | 110×60 |
