- 产品名称：2X2B机械式光开关

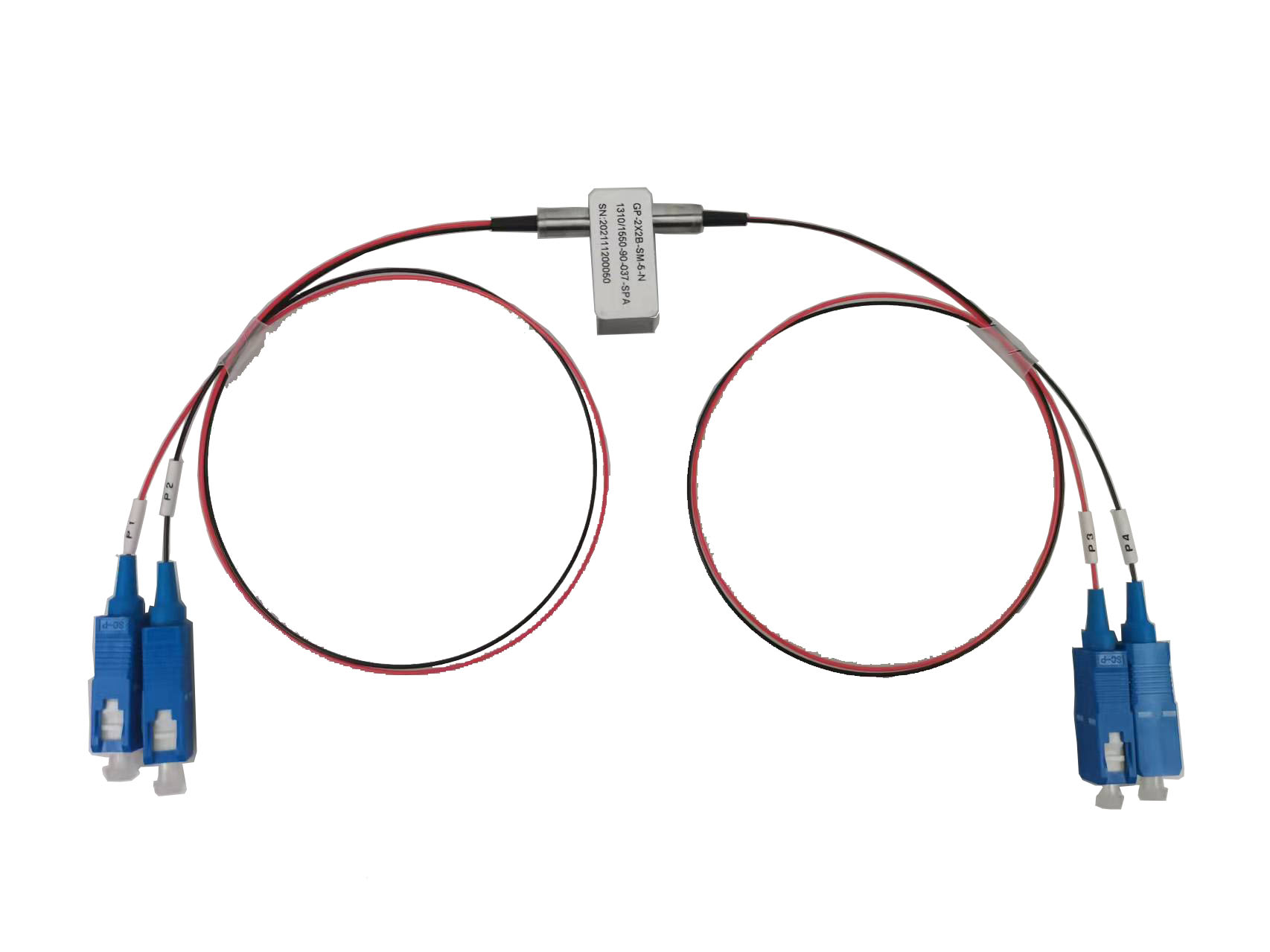

2X2B机械式光开关
产品特点：
低插入损耗
高稳定性和可靠性
产品应用：
光旁路保护
光信号路由
光网络
参数 | 指标 | |
工作波长（nm） | 850 | 1310/1550/1650 |
工作带宽(nm) | 850±40 | 1260~1650 |
插入损耗（dB) | 典型值：0.8 最大值：1.2 | 典型值：0.6 最大值：0.8 |
回波损耗（dB） | 多模≥30 单模≥50 | |
串扰（dB） | 多模≥35 单模≥55 | |
偏振相关损耗（dB） | ≤0.05 | |
波长相关损耗（dB） | ≤0.25 | |
温度相关损耗（dB） | ≤0.25 | |
重复性（dB） | ≤0.02 | |
工作电压（V） | 3.0 或 5.0 | |
切换次数（Times） | ≥107 | |
切换时间（ms） | ≤8 | |
最大功率（mW） | 500 | |
工作温度（℃） | -10~70 | |
存储温度（℃） | -40~85 | |
封装尺寸（mm) | L27×W12×H8.2 | |
引脚定义：
类型 | 光路状态 | 电压驱动 | 工作状态 | ||||||
2×2B | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
锁定 | P1-P4,P2-P3 | V+ | GND | -- | -- | Open | Close | Close | Open |
P1-P3 | -- | -- | GND | V+ | Close | Open | Open | Close | |
非锁定 | P1-P4,P2-P3 | V+ | -- | -- | GND | Open | Close | Close | Open |
P1-P3 | -- | -- | -- | -- | Close | Open | Open | Close | |
光路状态：
